面向SOA企业业务过程建模的利器— PowerDesigner12.0

【IT168 技术文档】

1． 简介

    激烈的市场竞争要求企业不断改善其业务过程，努力提高其业务流程的灵活性、敏捷性和对市场变化的响应速度。业务流程管理（BPM）可以减少企业的低效之处，帮助企业主动跟上市场的变化步伐。BPM企图在无秩序的业务与技术的“十字路口”寻找它们之间的联系，为了避免这些流程被“写死”到应用程序的代码结构中的，导致以后无法更改，面向服务的体系架构（Service-oriented architecture，SOA）已经成为构建企业级分布式应用程序的首选蓝图，并成为 BPM 的一个重要基础。基于“服务”的设计可以灵活更改流程，而且流程服务能够快速组合，从而编排成更大的端到端流程。

    BPM将图形流程建模功能与应用开发相结合起来，使业务分析人员可以通过解析和描述业务功能下面的流程，使工作流合理化，并最终优化它们，而IT 技术人员必须让现有的应用集成软件如EAI等协调行动，使开发基于流程的应用所需的应用功能可以实现跨企业集成。当这个业务设计阶段完成时，模型送到开发人员的手中，开发人员将业务流程映射到考虑EAI细节的一个开发环境中。这种从业务人员到开发人员的移交过程非常关键。大多数厂商提供两种建模器：一种供业务分析员使用，另一种供实际描述应用如何开发和集成的细节的IT人员使用，存在的一些问题：

1） 业务分析人员建立受业务规则制约的模型，而IT必须创建和维持受现有软件的能力制约的模型。因此，必须建立业务过程分析模型与业务过程开发模型的同步关系
2） 服务通过面向对象模型来加以描述。面向服务的业务流程建模中活动主要由服务来完成，必须建立业务过程模型与面向服务的对象模型之间的交互关系，方便建模过程中的服务(消息，接口等)选择。
3） 业务过程与服务在企业动态环境下（如公司并购等），两者都会发生相应的变化，必须提供影响度分析(Impact Analysis)， 在各自变更前分析所需要做的修改。

因此，必须提供集成化的建模工具，目前各主要的建模工具厂商如Sybse PowerDesigner, IBM Rational Rose, Computer Associates的ERWin等都在发展与加强各自建模工具的融合与集成。PowerDesigner经过近20年的发展，已经在原有的数据建模的基础上，形成一套完整的集成化企业级建模解决方案，融合了几种标准建模技术：传统数据库建模、使用 UML 的应用程序建模和业务流程建模，对面向SOA的业务过程建模提供了从分析到设计的全面支持。本文将首先介绍PowerDesigner12.0对业务过程建模提供的基本能力，并通过一个典型实例展示其强大地全面建模功能。

2．PowerDesigner12.0对面向SOA业务过程建模地支持
    PowerDesigner12.0将业务过程建模过程分成分析到开发两个阶段，并且在这两个阶段对不同的标准如BPMN1.0， ebXML, BPEL4WS等提供了不同的业务建模视图（见表1）。不同阶段的业务过程模型之间，如业务过程分析模型与BPEL4WS的业务过程执行模型，可以通过“Generate Business Process Model…”进行相互生成。（特别需要指出的：当目标模型已经存在，PowerDesigner内置的元模型比较与合并机制进行自动或交互模型更新）。

表1： 业务过程建模类型

建模视图	过程语言	描述
分析（Analysis）	Analysis	业务过程分析模型提供了业务层的过程层次分解及其时序关系。分析模型不包含任何实现的细节，可以做为面向对象分析的输入。
	BPMN 1.0	BPMN 1.0 (Business Process Modeling Notation)是业务过程建模的图形标识标准。BPMN1.0特别适合在业务过程执行环境已经确定的情况下，进行业务层的任务分解与建立时序依赖关系。
Collaborative （协作型	ebXML 1.01，1.04	ebXML适合描述企业合作伙伴之间的协作关系。它可以进行协作型过程分析，设计与Business-to-Business (B2B)的电子文档交换。
Executable （执行型）	BPEL4WS 1.1 或 Sybase Unwired Orchestrator 4.3	BPEL4WS是一种使用XML编写的业务过程编程语言。BPEL可以与运行在任意平台（例如J2EE和.Net）上的Web服务进行通信与协作。BPEL4WS可以运行在不同的BPM执行引擎中。
	Service Oriented Architecture (SOA)	SOA语言是PowerDesigner特有的，特别适合Web服务的编排（orchestration）。它不依赖任何的运行平台和语言，因此该模型不能允许在BPM执行引擎中。

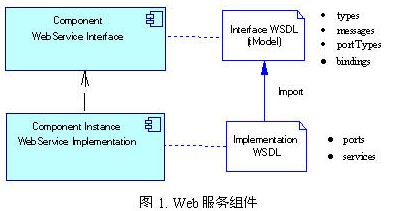

PowerDesigner基于UML的面向对象建模(OOM)，通过类图（Class），组件图（Component）及部署图(Deployment)，可以将Web服务定义为包含Web服务实现的组件(Component)，如图1。除了支持将现有的类，转换为相应的WebService组件，还可以通过WSDL以及UDDI的反向工程，导入相应的Web服务定义。PowerDesigner支持Java主要Web服务框架(AXIS, JAXM, JAX-RPC, Web Services for J2EE)以及.Net。


在定义业务过程建模过程中，可以通过Service Provider Import/Export将BPM中定义的Web服务导出到OOM，以此基础上进行Web服务的实现设计，或者将现有的OOM中的Web服务定义导入BPM，定义相应的活动调用方式。两者具体的映射关系：

表2： 业务过程建模与面向对象模型映射关系

OOM	BPM
Web Service, EJB或者任何UML组件	服务提供者(Service Provider)
组件相关的接口，WebService的实现类	服务接口
类或接口的方法	服务接口的方法
SOAP输入	方法的输入消息类型
InputSoapMessageName	方法的输入名
SOAP输入Schema	输入消息的Schema
